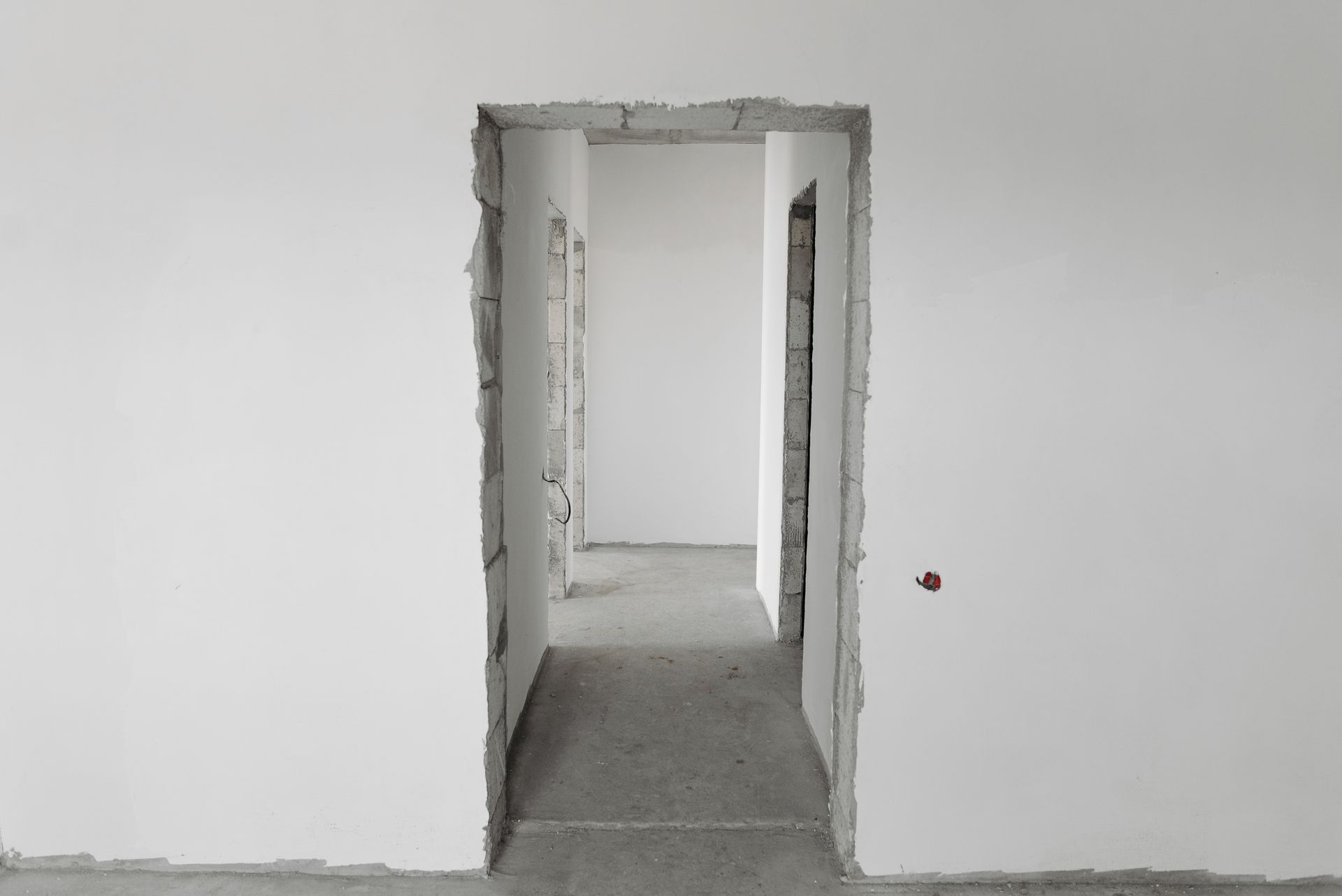

План перегородок: как согласовать проёмы, толщины и примыкания

План перегородок связывает желаемую планировку с конкретной геометрией помещений. По нему должно быть понятно, где проходит стена, какой толщины предусмотрена конструкция, где находится проём и какие соседние решения от него зависят. Простого цветного контура недостаточно: без размеров и примечаний исполнители могут по-разному понять один и тот же замысел.

Начните с проверенной основы

Исходная схема должна соответствовать фактическому состоянию объекта. Если обмер выполнен до снятия отделки, это учитывают при дальнейших проверках. Существующие конструкции, которые остаются, нельзя незаметно сдвигать в чертеже ради удобного размера комнаты.

Различайте существующее, демонтируемое и проектируемое состояние по легенде конкретного комплекта. Универсального значения цвета в любом документе нет. Даже знакомая штриховка требует пояснения, если от неё зависит действие строителя.

Дизайнерский план сам по себе не подтверждает возможность вмешательства в конструкции или необходимые разрешения. Эти вопросы решаются с профильными специалистами по объекту. Процедурная сторона отдельно рассмотрена в статье о перепланировке; здесь речь о понятности и согласованности чертежа после проверки допустимости решения.

Уточните, что входит в толщину стены

Размер перегородки может относиться к её основанию либо к полной конструкции с отделкой. Это необходимо записать. Если мебель поставлена вплотную к будущей стене, разница между этими плоскостями влияет на полезный размер комнаты и монтажный зазор.

Для каждой конструкции нужно понятное описание или ссылка на соответствующий узел. Материал, состав и требования выбираются по задаче и проектному решению. Нельзя заменить одну систему другой только потому, что внешняя толщина кажется одинаковой: могут измениться условия крепления, размещения коммуникаций и другие характеристики.

Попросите показать итоговые размеры наиболее чувствительных зон: ниш под шкафы, проходов, душевой и мест встроенного оборудования. Оставшаяся ширина после отделки важнее красивого круглого числа по основанию. Примыкания разных материалов также стоит согласовать заранее.

Привяжите перегородки к понятным точкам

На чертеже должно быть ясно, откуда откладывать размер. Ссылка на устойчивую существующую поверхность или согласованную ось надёжнее, чем цепочка из нескольких ещё не построенных элементов. Конкретный способ разметки определяют автор проекта и исполнитель, но двусмысленности быть не должно.

Проверьте размерные цепочки и общую геометрию. Если одна стена задана от соседней, а та — от третьей, ошибка может накапливаться. Важные итоговые размеры помещений полезно контролировать отдельно. При обнаружении противоречия нельзя выбирать удобное число без уточнения.

До возведения перегородок разметку на объекте сопоставляют с планом мебели. Так проще заметить, что будущий проход выглядит слишком тесным или дверной проём оказался неудобно расположен. Метод такой проверки раскрывает статья о расстановке мебели.

Согласуйте проёмы с дверями

Размер строительного проёма, размер полотна и чистый проход — разные величины. Для выбранной дверной системы нужны её монтажные требования. У обычной распашной двери и скрытого короба различаются детали установки и последовательность работ.

На плане показывают положение проёма и направление открывания, а необходимые высоты и узлы раскрывают в соответствующих документах. Проверьте, остаётся ли место для наличника или предусмотренного примыкания, не сталкиваются ли полотна и не перекрывают ли они выключатели.

Если дверь ещё не выбрана, нельзя утверждать окончательный проём без оговорок. Сначала фиксируют требуемый результат и согласуют систему, затем уточняют строительные размеры. Различия решений рассмотрены в статье о распашных и раздвижных дверях.

Покажите нагрузки и коммуникации

Подвесная тумба, большой телевизор, полки и другое оборудование требуют подходящего основания для крепления. На этапе планирования нужно сообщить о таких задачах автору конструкции. Не стоит предполагать, что любую перегородку позже удастся приспособить случайным крепежом.

Места усилений и закладных, если они нужны по решению, координируют с мебелью и оборудованием до закрытия конструкции. Их размеры и исполнение определяются специалистами. Общая пометка «усилить стену» без привязки к изделию и нагрузке оставляет слишком много неопределённости.

Коммуникации также согласуют заранее: положения выводов, доступных соединений и обслуживаемых зон должны соответствовать инженерным решениям. Нельзя считать любую пустоту в перегородке свободным каналом для всего оборудования. Конфликты лучше обнаружить на разрезе, чем после облицовки.

Проверка перед началом работ

• Подтверждена исходная геометрия и допустимость изменений.
• Легенда отделяет существующие, демонтируемые и новые элементы.
• Понятны толщины, отделочные слои и точки отсчёта.
• Проёмы согласованы с конкретными дверными системами.
• Проверены чистовые размеры ниш, проходов и мебели.
• Учтены нагрузки, необходимые усиления и инженерные связи.

Представим спальню со шкафом в нише и скрытой дверью рядом. Несогласованная толщина отделки может повлиять одновременно на шкаф, дверной короб и линию плинтуса. Если эти элементы показаны одним узлом и проверены до монтажа, каждая бригада понимает общий результат.

Качественный план перегородок уменьшает количество решений, принимаемых наугад на стройке. В проекте интерьера его стоит проверять вместе с мебелью, дверями и инженерией, а изменения выпускать в согласованной редакции комплекта.
