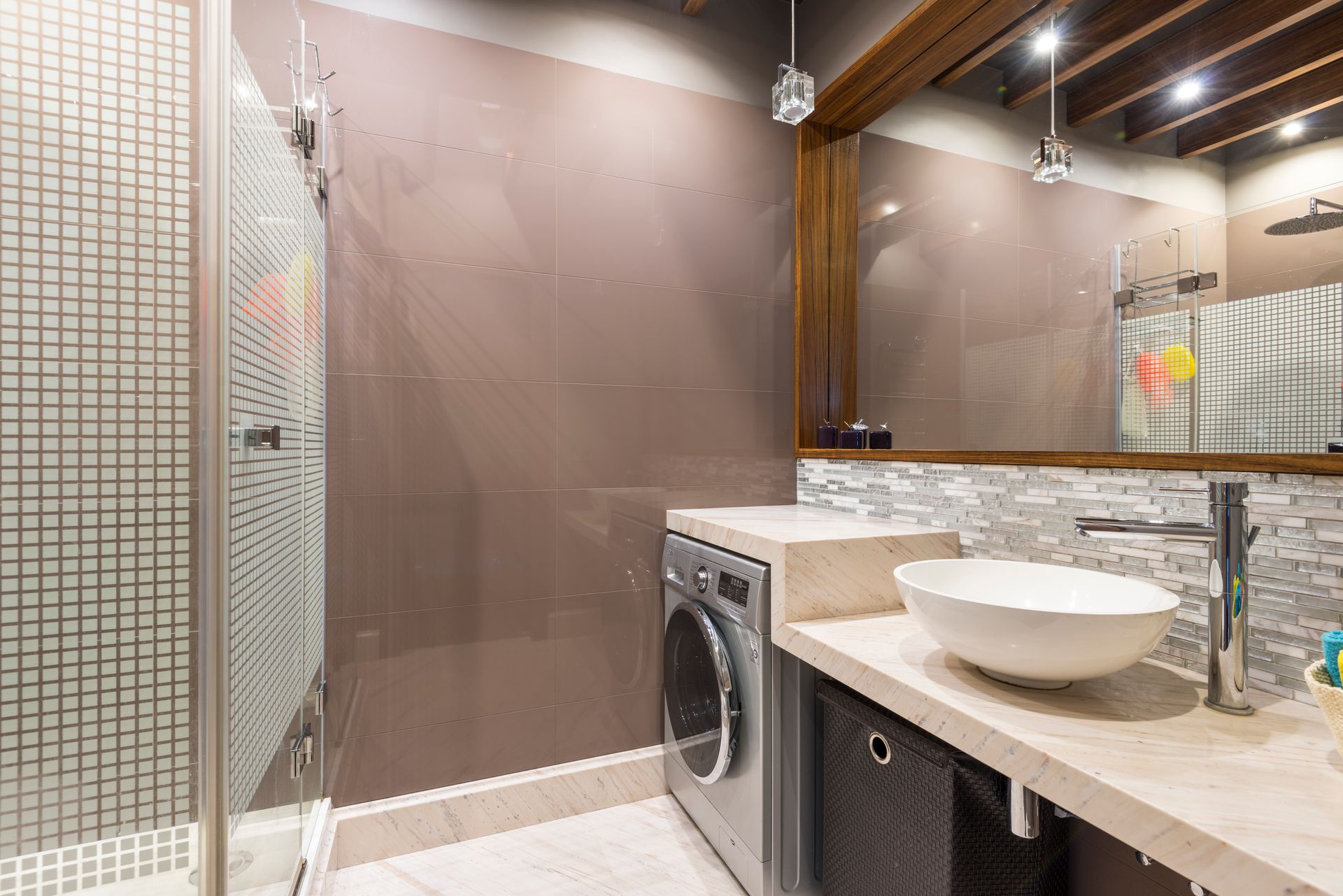

План сантехники: как согласовать оборудование, мебель и выводы

План сантехники связывает оборудование с помещением, мебелью и инженерными выводами. На нём недостаточно нарисовать раковину и душ: нужно понимать конкретные модели, их положение и условия монтажа. Ошибка часто проявляется поздно — тумба не встаёт, сифон мешает ящику или смеситель оказывается неудобным. Предварительное согласование помогает выявить такие конфликты до отделки.

Разделите расположение и инженерное решение

Дизайнерский план показывает, где и как предполагается использовать оборудование. Инженерная часть определяет техническую схему, параметры и условия работы системы. В зависимости от состава проекта документы могут выпускаться разными специалистами, поэтому нужно заранее понять, кто отвечает за их согласование.

Нельзя считать условный значок прибора готовым заданием на любое подключение. Разные модели требуют разных монтажных решений. Точки воды и канализации, скрытые части и доступ к обслуживанию подтверждают по документации выбранного оборудования и проекту системы.

Для заказчика первый вопрос прост: какие изделия уже определены, а какие пока условны? Если модель не выбрана, критические выводы нельзя считать окончательно согласованными без соответствующего технического решения.

Зафиксируйте оборудование до привязки выводов

Составьте перечень приборов: раковины, смесители, унитаз, душевое оборудование, ванна, стиральная машина и другие предусмотренные устройства. Для каждой позиции нужны точное исполнение и монтажная документация. Важно различать внешнюю декоративную часть и скрытый элемент, если они продаются отдельно.

Проверьте состав комплекта. Выпуск, сифон, крепления или соединительные детали не всегда входят в поставку. Не стоит определять их наличие по фотографии товара. В таблице полезно явно записать, что заказывается вместе и что должно быть совместимо.

Затем нанесите оборудование в реальном размере. Общая ширина раковины, глубина чаши и положение выпуска влияют на мебель. Практический разбор этого узла есть в статье о тумбе под раковину.

Укажите понятные точки отсчёта

Положение прибора и вывода должно быть привязано к определённой поверхности или оси. Высоты записывают с указанием уровня отсчёта. Если речь о чистом полу и готовой стене, толщина будущих слоёв должна быть учтена согласованным способом.

Не смешивайте размер до центра подключения с размером до края корпуса. Для монтажа это разные данные. Если схема производителя использует собственные обозначения, их нужно правильно связать с проектным чертежом, а не переносить число без понимания.

План сверху дополняют развёрткой или разрезом там, где важны высоты и взаимное положение элементов. Например, у настенного смесителя нужно проверить отношение излива к чаше, а у встроенного оборудования — положение скрытой части относительно отделки. Универсальная высота для всех моделей не решает эти задачи.

Согласуйте мебель и обслуживание

Покажите сифон, подводки и выдвижные секции на одном разрезе. Удобная внешне тумба может потерять большую часть полезного объёма после подключения. Если ящик имеет вырез, нужно заранее знать его форму и оставшееся место для хранения.

Оставьте доступ к предусмотренным обслуживаемым элементам. Люк или съёмная панель должны реально открываться после установки мебели и оборудования. Само обозначение доступа на чертеже не помогает, если перед ним стоит несъёмный шкаф.

Проверьте также замену расходных элементов и возможность извлечения оборудования для ремонта. Эти действия редко видны на красивой визуализации, но влияют на будущую эксплуатацию. В сложных местах полезно попросить исполнителя показать последовательность обслуживания до закрытия конструкции.

Проверьте действия пользователя

Расставьте оборудование и пройдите обычный сценарий ванной: войти, закрыть дверь, подойти к раковине, открыть ящик, воспользоваться душем и взять полотенце. Оцените одновременное использование, если оно нужно семье. Контуры приборов не должны быть единственным критерием удобства.

У душевой проверьте открывание ограждения, доступ к управлению и место для принадлежностей. У ванны — подход, расположение смесителя и уборку. Выбор основной конфигурации разобран в статье о ванне и душе.

Если в помещении стоит стиральная машина, учтите люк, лоток, подключение и доступ к предусмотренному обслуживанию. Глубина корпуса из краткого описания может не отражать весь установочный габарит. Окончательное место проверяют по полной документации конкретной модели.

Свяжите план с отделкой и другими системами

Выводы и крепления сопоставляют с раскладкой плитки, нишами и мебелью. Красивое положение относительно швов желательно, но оно не должно нарушать технические условия или эргономику. Если возникает конфликт, решение пересматривают совместно до облицовки.

Электрическое оборудование в ванной требует отдельного согласования электриком по условиям помещения и документации. Не следует назначать питание только по тому, где его удобнее скрыть. Сантехнический план должен быть согласован с электрической частью, чтобы связанные приборы получили подходящее решение.

Перед закрытием скрытых участков профильные исполнители проводят предусмотренные проверки. Порядок и состав контроля определяются системой и проектом. Сохраните документы и фотографии доступных на этом этапе узлов: после отделки их расположение может быть трудно восстановить.

Что проверить перед передачей в работу

• У всех критических приборов есть точная модель и монтажная схема.
• Комплекты, скрытые части и соединительные элементы согласованы.
• Размеры имеют понятные оси и уровни отсчёта.
• Мебель, сливная арматура и выводы не конфликтуют.
• Доступ к обслуживанию сохраняется после завершения интерьера.
• План согласован с отделкой, электрикой и инженерным решением.

Например, замена накладной раковины на встроенную меняет не только внешний вид. Она может повлиять на столешницу, высоту использования, слив и внутреннее пространство тумбы. Поэтому даже похожий товар перед заказом проверяют по всем зависимым элементам.

Хороший план сантехники делает монтажные вопросы понятными до ремонта. В проекте интерьера его ценность определяется согласованностью оборудования, мебели и инженерии, а не количеством условных значков на одном листе.
