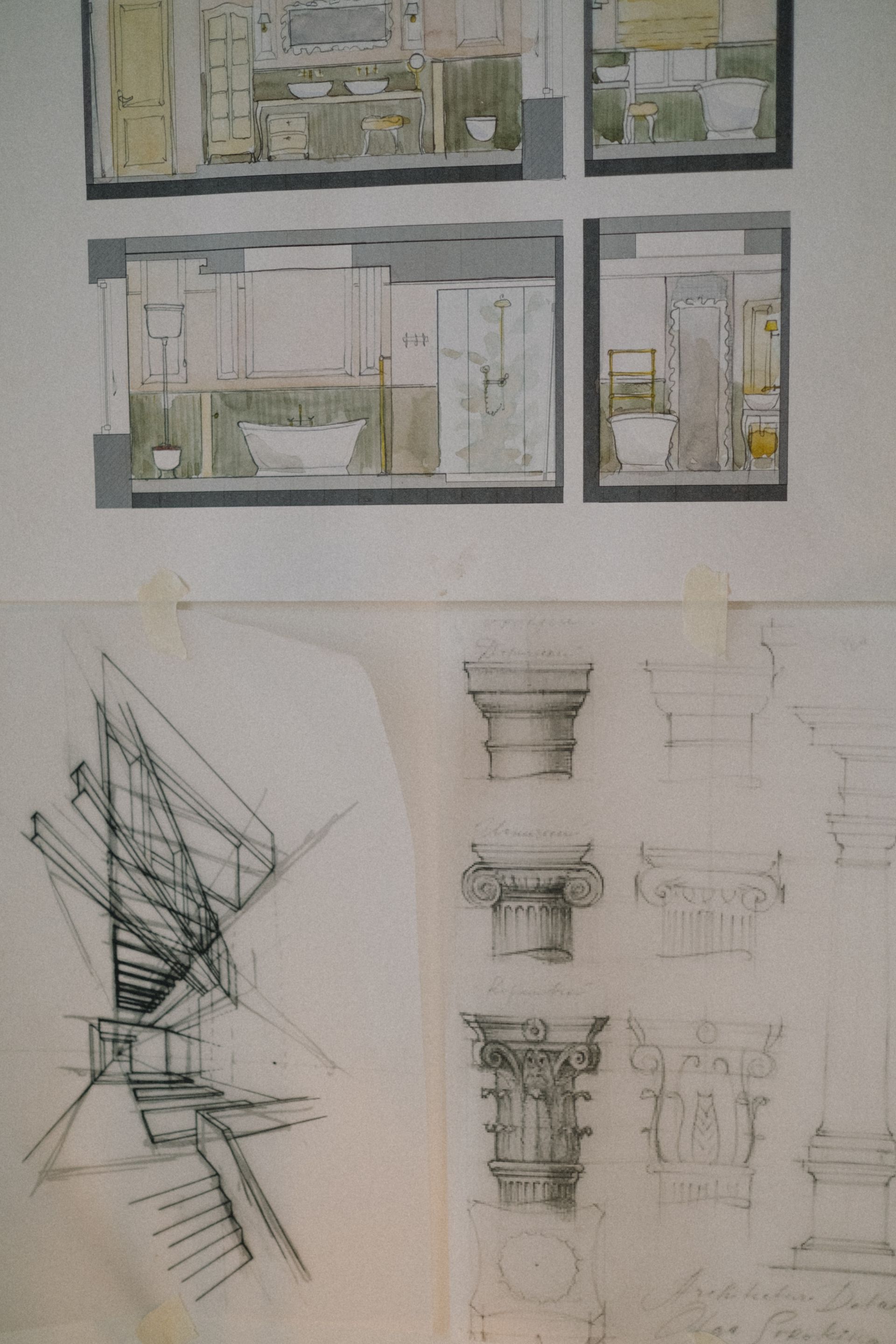

Развёртки стен: какие детали интерьера нужно показать на чертежах

Развёртка стены показывает интерьер спереди, как если бы вы смотрели прямо на конкретную поверхность. На таком чертеже видны высоты, границы отделки, розетки, светильники и мебель, которые трудно согласовать по одному плану сверху. Особенно полезны развёртки там, где несколько деталей должны точно встретиться: в кухне, ванной, зоне изголовья и возле встроенных шкафов.

Свяжите каждую развёртку с планом

На плане должны быть обозначены рассматриваемые стены и направление взгляда. Без этой связи легко перепутать левую и правую стороны, особенно в похожих комнатах. У каждой развёртки полезно иметь понятный номер и название помещения.

Проверьте, что перед вами один и тот же вариант планировки. Если проём сдвинут на плане, его положение должно обновиться и на соответствующей стене. Развёртка не является самостоятельной картинкой: она описывает ту же геометрию в другом виде.

Общий порядок сопоставления документов объясняется в статье о чтении дизайн-проекта. Для развёрток основная задача — понять, какой участок изображён и от каких поверхностей отсчитываются размеры.

Покажите высоты и линии отделки

На стене могут встречаться плинтус, панели, окраска, плитка, карниз и потолок. Для каждого перехода нужна определённая отметка или привязка. Формулировка «примерно как на визуализации» оставляет исполнителю слишком большую свободу в деталях, которые заметны каждый день.

Важно указать точку отсчёта высоты, например согласованный уровень чистого пола. Если основание пола ещё меняется, это влияет на положение всех настенных элементов. Одинаковое число в разных документах не означает совпадения, когда отсчёт ведётся от разных отметок.

Проверьте толщины выступающих материалов и их примыкания. Панель может повлиять на розетку, наличник или глубину шкафа. На плоском виде не всегда достаточно информации, поэтому сложный участок дополняют разрезом или отдельным узлом.

Расположите приборы относительно человека и мебели

Настенный светильник проверяют вместе с кроватью, креслом или зеркалом. Высота сама по себе не гарантирует удобства: важны направление света, габариты корпуса и положение пользователя. На развёртке показывают конкретный предмет или достоверный размерный ориентир.

Розетки и выключатели связывают с мебелью, чтобы они не попали за спинку, в стык панели или под навесной шкаф. Проверьте не только центр механизма, но и размер рамки. У группы из нескольких устройств внешний контур может заметно отличаться от условного значка.

Например, симметричные бра возле кровати сначала привязывают к окончательному изголовью и тумбам. Если кровать сместилась, одной симметрии относительно стены уже недостаточно. Изменение должно пройти через весь связанный комплект.

Разберите стены кухни и ванной подробнее

На кухонной развёртке важны верх и низ шкафов, фартук, техника, свет и выводы. Нужно понимать, где заканчивается отделка и как она встречается с мебелью. Если высота столешницы или модель вытяжки меняется, связанные линии также требуют проверки.

В ванной сверяют раковину, смеситель, зеркало, мебель и раскладку плитки. Особенно внимательно смотрят на отверстия, подрезы и доступ к обслуживанию. Красивая ось шва не должна заставлять ставить оборудование в неудобное или технически неподходящее положение.

Развёртка помогает увидеть конфликт до облицовки: например, край зеркала проходит слишком близко к светильнику, а розетка попадает на узкую полосу плитки. Работа с такими деталями рассмотрена в статье о раскладке плитки.

Уточните встроенную мебель и примыкания

Покажите внешний контур мебели, открывание и связь с потолком, стенами и полом. Для заказного шкафа важно понять, где предусмотрены доборы и монтажные зазоры, какие плоскости видимы и как скрываются технологические участки. Эти размеры согласуют с изготовителем, а не назначают только ради ровной картинки.

Развёртка интерьера задаёт общий результат, но не обязательно содержит все производственные детали. Наполнение, фурнитура, крепления и конструкция описываются в соответствующем задании. Граница между документами должна быть понятной, чтобы обе стороны не считали важную деталь задачей другой.

Для предметов по индивидуальным размерам полезно подготовить техническое задание на мебель и связать его с актуальной развёрткой. Если изделие меняется, сравнивают не только фасад, но и зависимые выводы и отделку.

Не перегружайте один лист

Чертёж должен позволять прочитать размеры и примечания без догадок. Если детали слишком мелкие, участок лучше показать отдельно в подходящем масштабе. Это не значит, что каждой стене нужен десяток листов: степень подробности определяется сложностью и риском разного толкования.

Условные изображения и реальные размеры необходимо различать. Декоративная ваза может быть ориентиром композиции, а встроенный светильник — точной позицией. Важные элементы должны иметь код или ссылку на выбранную модель, чтобы исполнитель не искал подходящий аналог самостоятельно.

При внесении правок проверьте все повторяющиеся детали. Изменение высоты панелей в одной комнате может затрагивать дверные примыкания и соседнюю стену. История обсуждения не заменяет актуальную редакцию чертежа.

Проверка перед передачей в работу

• Каждая стена однозначно связана с планом и направлением взгляда.
• Высоты имеют понятную точку отсчёта.
• Отделка, мебель и приборы согласованы между собой.
• Сложные примыкания раскрыты отдельными узлами при необходимости.
• Коды материалов и оборудования совпадают с ведомостями.
• Исполнителям передана одна актуальная редакция комплекта.

Развёртки особенно полезны там, где ошибка на несколько деталей меняет весь вид стены. Они переводят общую идею в понятные расположения и связи. В проекте интерьера квартиры такие листы стоит проверять до начала работ, когда исправление ещё не требует переделки готовой отделки.
